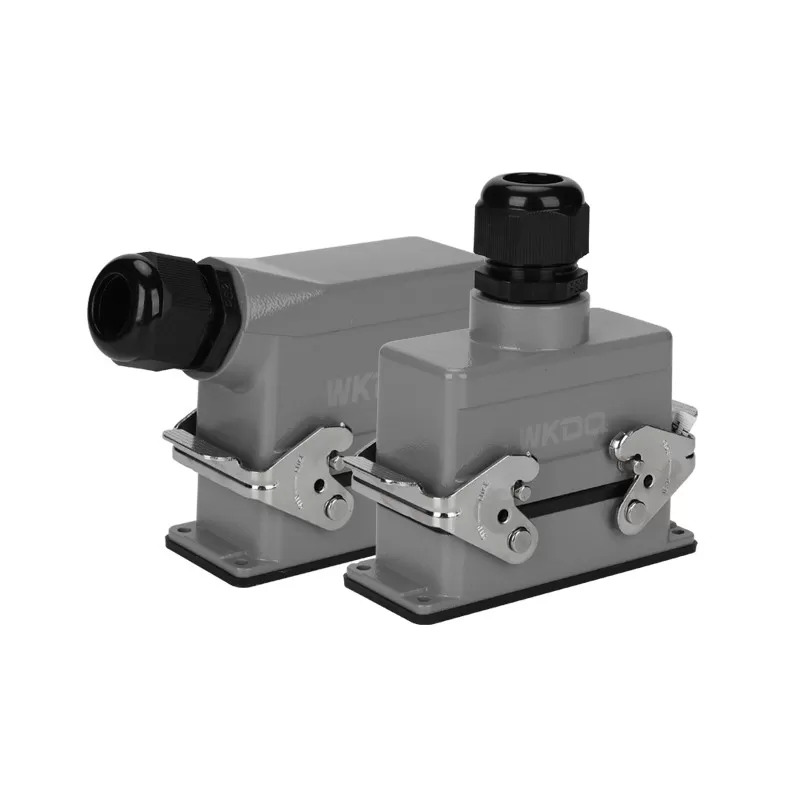

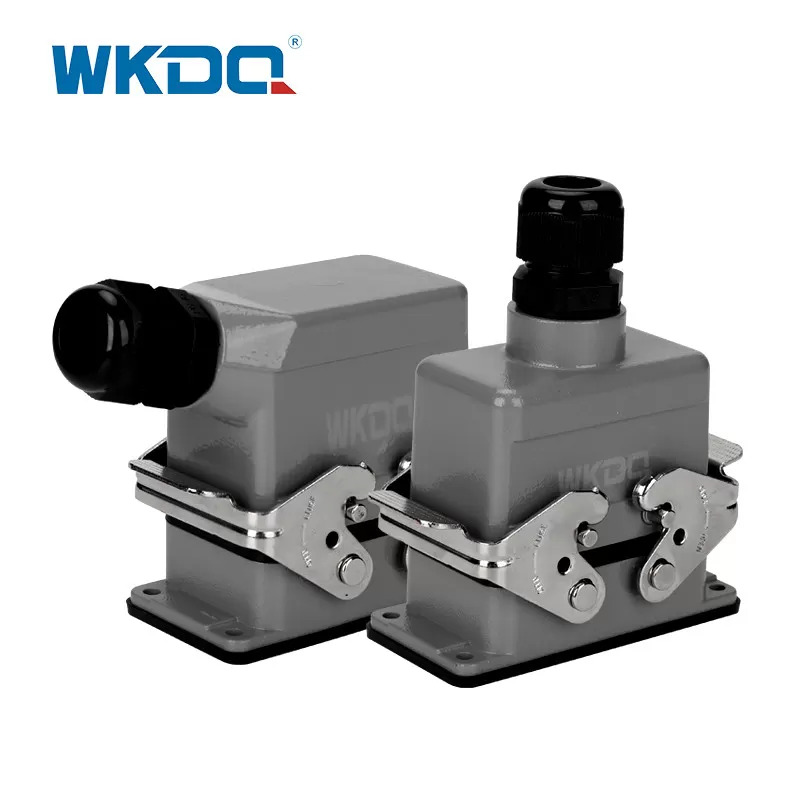

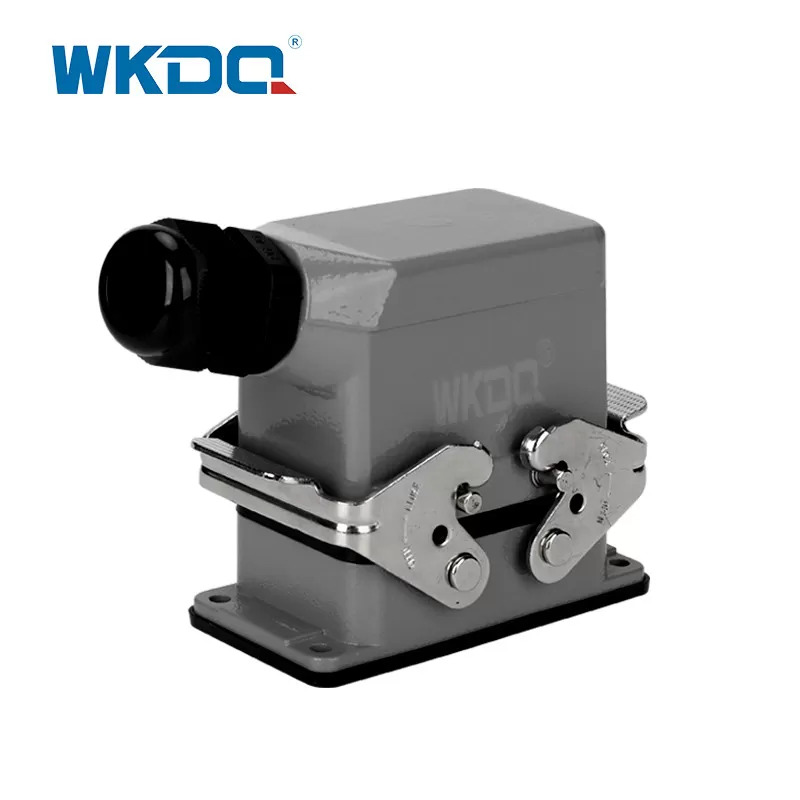

WKDQ Male Female AWG 18 คอนเนคเตอร์ไฟฟ้ากันน้ำ WHE10C ที่คุณกล่าวถึงหมายถึงคอนเนคเตอร์ไฟฟ้ากันน้ำรุ่นหรือซีรีส์เฉพาะ อย่างไรก็ตาม ในฐานะโมเดลภาษา AI ฉันไม่มีสิทธิ์เข้าถึงแคตตาล็อกผลิตภัณฑ์หรือฐานข้อมูลที่เฉพาะเจาะจง เราประสบความสำเร็จอย่างน่าทึ่งในโดเมนนี้อันเป็นผลมาจากแนวทางที่มุ่งเน้น การส่งมอบตรงเวลา และปรัชญาของบริษัทที่มีจริยธรรม
WKDQA ขั้วต่อไฟฟ้ากันน้ำ AWG 18 ตัวผู้ตัวเมีย WHE10C ที่คุณกล่าวถึงหมายถึงขั้วต่อไฟฟ้ากันน้ำรุ่นหรือซีรีส์เฉพาะ ตัวเชื่อมต่อเหล่านี้ได้รับการออกแบบมาเพื่อรองรับสายไฟ AWG 18 และให้การเชื่อมต่อแบบกันน้ำหรือกันน้ำ นี่คือสิ่งที่คุณจำเป็นต้องรู้:
ขนาดสายไฟ AWG 18: ขั้วต่อเหมาะสำหรับสายไฟที่มีขนาดเกจ AWG 18 AWG 18 แสดงถึงเส้นผ่านศูนย์กลางเส้นลวดเฉพาะและความสามารถในการรองรับกระแสไฟฟ้า ตัวเชื่อมต่อเหล่านี้ออกแบบมาเพื่อเชื่อมต่อและส่งพลังงานอย่างปลอดภัยสำหรับสาย AWG 18
การออกแบบกันน้ำหรือกันน้ำ: ตัวเชื่อมต่อ WHE10C ได้รับการออกแบบมาโดยเฉพาะเพื่อป้องกันความชื้นและน้ำเข้า โดยทั่วไปแล้วจะมีปะเก็นซีล โอริง หรือกลไกการซีลอื่นๆ เพื่อให้แน่ใจว่ามีการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้แม้ในสภาวะที่เปียกหรือชื้น การออกแบบกันน้ำหรือกันน้ำช่วยป้องกันไม่ให้น้ำเข้าขั้วต่อและทำให้เกิดความเสียหาย

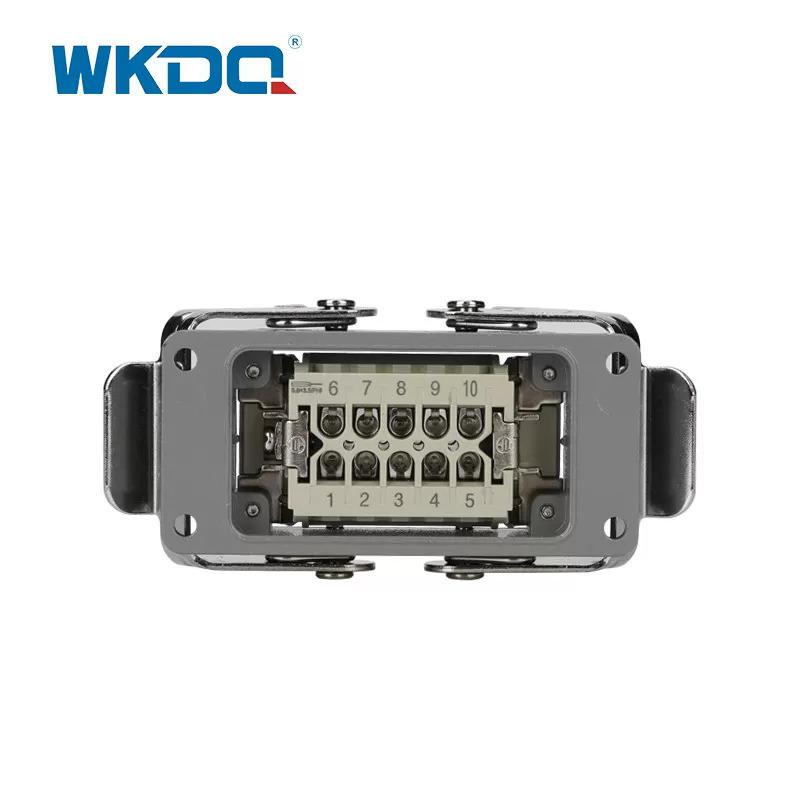

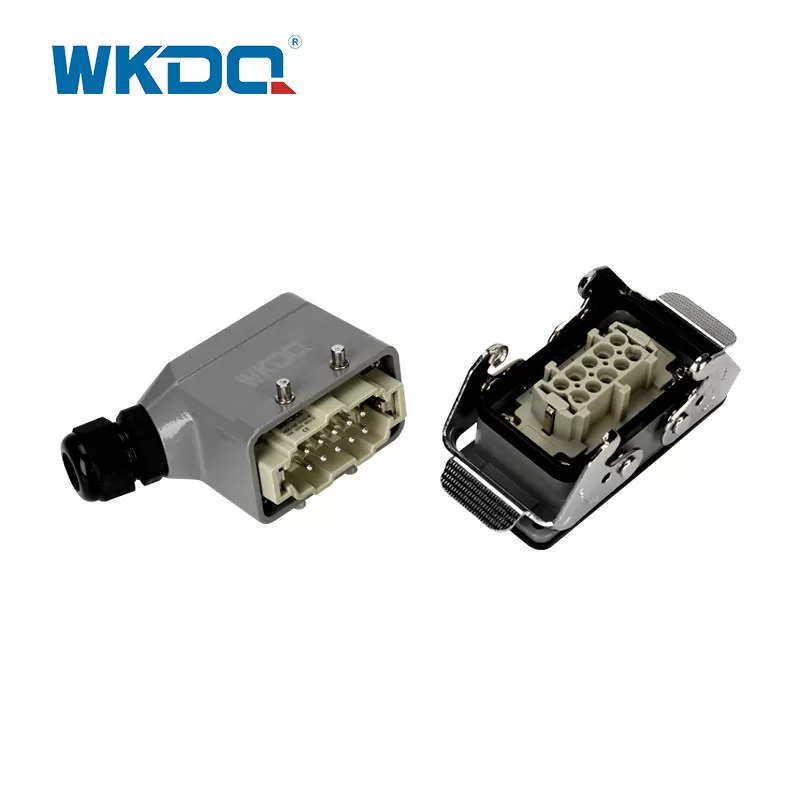

ตัวเชื่อมต่อชายและหญิง: ตัวเชื่อมต่อมาในรูปแบบชายและหญิง โดยทั่วไปแล้วขั้วต่อตัวผู้จะมีพินหรือขั้วต่อ ในขณะที่ขั้วต่อตัวเมียมีเต้ารับหรือซ็อกเก็ตที่สอดคล้องกัน เมื่อเชื่อมต่อแล้ว หมุดของขั้วต่อตัวผู้จะสอดเข้าไปในซ็อกเก็ตของขั้วต่อตัวเมีย เพื่อสร้างการเชื่อมต่อทางไฟฟ้า
คอนเนคเตอร์ WHE10C มักใช้ในการใช้งานที่ต้องการการเชื่อมต่อแบบกันน้ำหรือกันน้ำ เช่น การติดตั้งภายนอกอาคาร หรือสภาพแวดล้อมที่สัมผัสกับความชื้น มีการเชื่อมต่อไฟฟ้าที่เชื่อถือได้และปลอดภัยในขณะที่ป้องกันน้ำเข้า
หากต้องการรับรายละเอียดเฉพาะเกี่ยวกับตัวเชื่อมต่อ WHE10C รวมถึงการกำหนดค่าพิน กลไกการล็อค และคุณสมบัติอื่นๆ ขอแนะนำให้ศึกษาเอกสารข้อมูลของผู้ผลิต เอกสารกำกับผลิตภัณฑ์ หรือติดต่อผู้ผลิตโดยตรง พวกเขาจะสามารถให้ข้อมูลที่แม่นยำเกี่ยวกับคุณสมบัติและความสามารถของตัวเชื่อมต่อ WHE10C

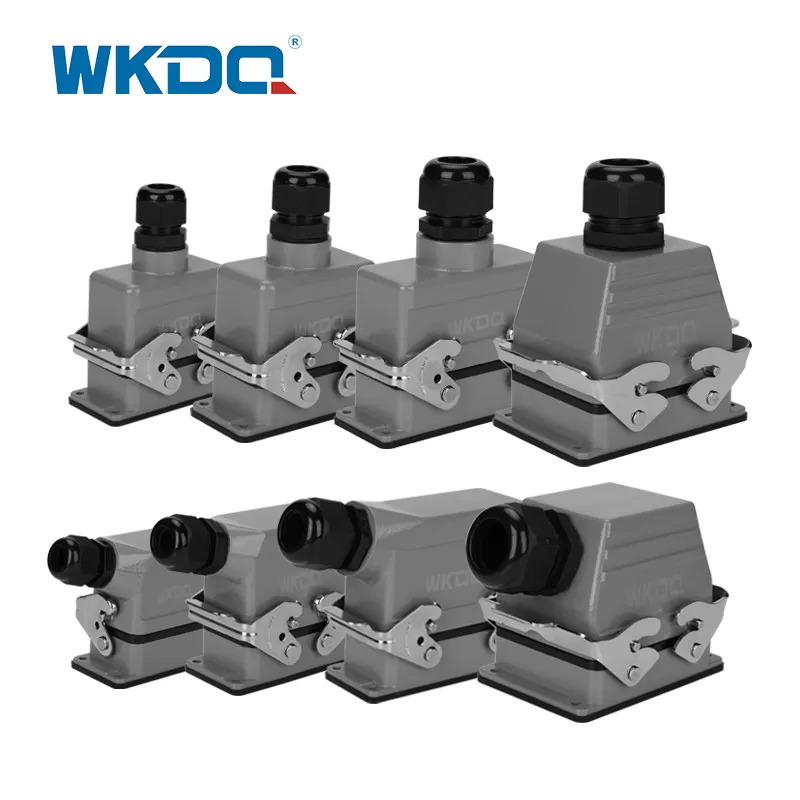

เลขที่ | หมายเลขชิ้นส่วน | ด้านทางเข้า | เบอร์ติดต่อ |
A (มม.) |
B (มม.) |
C (มม.) | D (มม.) | อี (มม.) | F (มม.) | กรัม (มม.) |
ตัวเชื่อมต่อสำหรับงานหนัก แรงดัน/กระแส: 500V/16A พื้นผิว: ชุบเศษไม้ ความต้านทานหน้าสัมผัส: â¤1 ม. Ωหน้าตัด: 1.0-2.5 มม.² (AWG 18-14) แรงบิดในการขัน : 0.5Nm ความยาวในการปอก : 7mm |
||||||||||
1 | WHE06C | ทางเข้าด้านข้าง | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
2 | WHE06D | รายการยอดนิยม | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
3 | WHE10C | ทางเข้าด้านข้าง | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
4 | WHE10D | รายการยอดนิยม | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
5 | WHE16C | ทางเข้าด้านข้าง | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
6 | WHE16D | รายการยอดนิยม | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
7 | WHE24C | ทางเข้าด้านข้าง | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
8 | WHE24D | รายการยอดนิยม | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
9 | WHE32C | ทางเข้าด้านข้าง | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
10 | WHE32D | รายการยอดนิยม | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
11 | WHE48C | ทางเข้าด้านข้าง | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
12 | WH48D | รายการยอดนิยม | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
