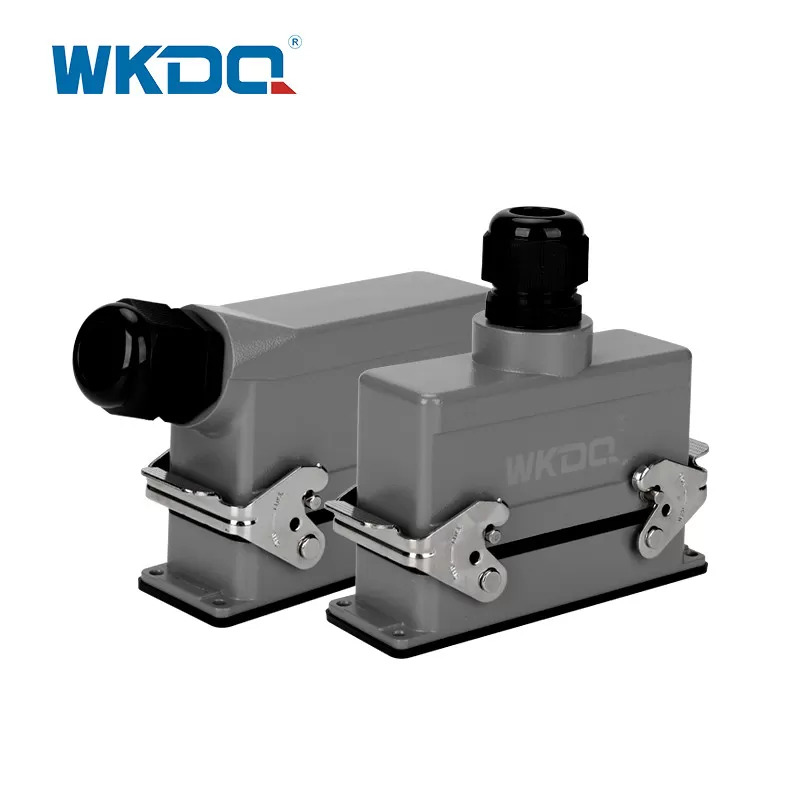

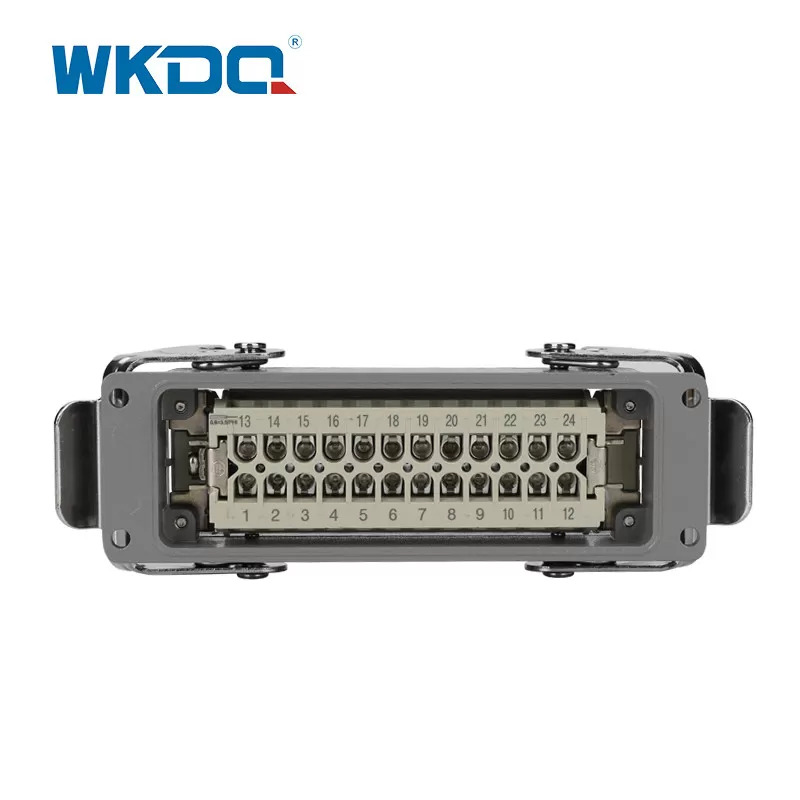

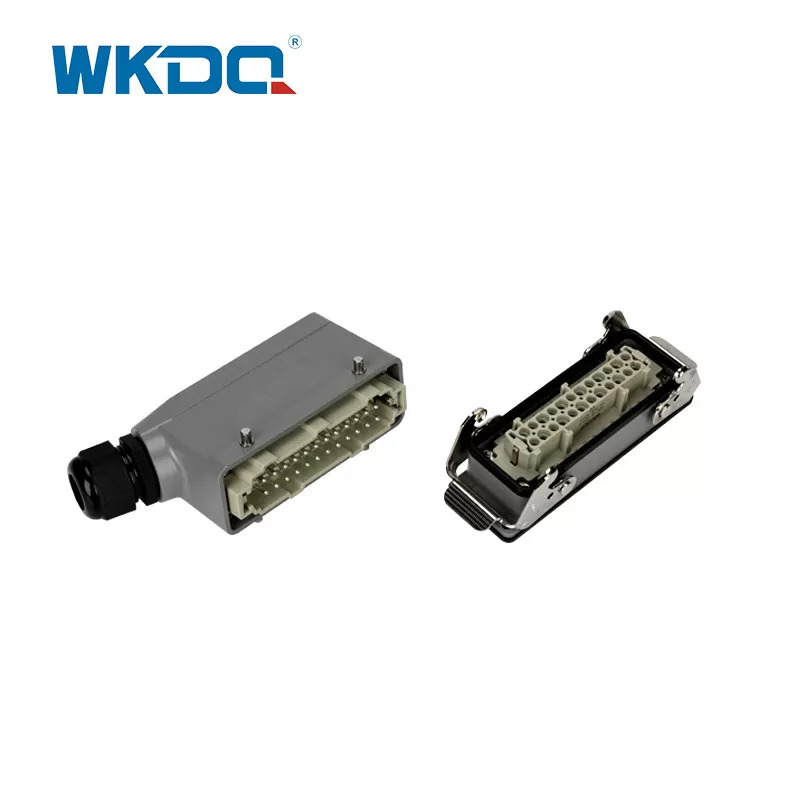

ตัวเชื่อมต่อสายไฟสำหรับงานหนัก IP65 ตัวผู้ตัวเมีย WHE24C

ขั้วต่อสายไฟสำหรับงานหนัก IP65 ตัวผู้ตัวเมีย WHE24C กับขั้วต่อไฟฟ้าเฉพาะที่ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน และให้การป้องกันน้ำและฝุ่น (IP) ในระดับสูง นี่คือความหมายของแต่ละคำ:

คอนเนคเตอร์ตัวผู้: คอนเนคเตอร์ตัวผู้เป็นส่วนหนึ่งของคู่คอนเนคเตอร์ และโดยทั่วไปจะมีพินหรือขั้วต่อสำหรับเชื่อมต่อทางไฟฟ้า ได้รับการออกแบบให้เสียบเข้ากับขั้วต่อตัวเมียที่เกี่ยวข้องเพื่อสร้างการเชื่อมต่อทางไฟฟ้าที่ปลอดภัย

ขั้วต่อหญิง: ขั้วต่อหญิงเป็นคู่ของขั้วต่อชาย โดยทั่วไปจะมีเต้ารับหรือช่องเสียบที่รับพินหรือขั้วต่อจากขั้วต่อตัวผู้ ขั้วต่อตัวเมียช่วยให้มั่นใจได้ถึงการผสมพันธุ์ที่เหมาะสมและการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้เมื่อเสียบขั้วต่อตัวผู้

IP65: IP65 เป็นระดับการป้องกันน้ำเข้า (IP) ที่ระบุระดับการป้องกันที่ขั้วต่อให้ไว้สำหรับวัตถุที่เป็นของแข็ง (เช่น ฝุ่น) และของเหลว (เช่น น้ำ) ระดับ IP65 ระบุว่าขั้วต่อกันฝุ่น (ไม่มีฝุ่นเข้า) และป้องกันละอองน้ำจากทุกทิศทาง ทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมที่ท้าทาย

ตัวเชื่อมต่อสายไฟสำหรับงานหนัก: ตัวเชื่อมต่อสายไฟสำหรับงานหนักได้รับการออกแบบมาเพื่อรองรับกระแสและแรงดันไฟฟ้าสูง ทำให้เหมาะสำหรับงานอุตสาหกรรม สร้างขึ้นเพื่อให้ทนทานต่อสภาวะที่รุนแรง รวมถึงการสั่นสะเทือน แรงกระแทก และการเปลี่ยนแปลงของอุณหภูมิ

เมื่อเลือกตัวเชื่อมต่อสายไฟสำหรับงานหนัก IP65 ตัวผู้และตัวเมีย คุณจะต้องพิจารณาปัจจัยต่างๆ เช่น การกำหนดค่าพินเฉพาะ ความเข้ากันได้ของขนาดสายไฟ และจำนวนพินหรือหน้าสัมผัสที่จำเป็นสำหรับแอปพลิเคชันของคุณ สิ่งสำคัญคือต้องศึกษาข้อมูลจำเพาะ เอกสารข้อมูล หรือแคตตาล็อกของผู้ผลิตเพื่อให้แน่ใจว่าตัวเชื่อมต่อตรงตามความต้องการของคุณในแง่ของระดับ IP65 ความเข้ากันได้ของสายไฟ และประสิทธิภาพโดยรวม

พารามิเตอร์ทางเทคนิค

เลขที่	หมายเลขชิ้นส่วน	ด้านทางเข้า	เบอร์ติดต่อ	A (มม.)	B (มม.)	C (มม.)	D (มม.)	อี (มม.)	F (มม.)	กรัม (มม.)
ตัวเชื่อมต่อสำหรับงานหนัก แรงดัน/กระแส: 500V/16A พื้นผิว: ชุบเศษไม้ ความต้านทานหน้าสัมผัส: â¤1 ม. Ωหน้าตัด: 1.0-2.5 มม.² (AWG 18-14) แรงบิดในการขัน : 0.5Nm ความยาวในการปอก : 7mm
1	WHE06C	ทางเข้าด้านข้าง	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	รายการยอดนิยม	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	ทางเข้าด้านข้าง	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	รายการยอดนิยม	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	ทางเข้าด้านข้าง	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	รายการยอดนิยม	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	ทางเข้าด้านข้าง	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	รายการยอดนิยม	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	ทางเข้าด้านข้าง	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	รายการยอดนิยม	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11	WHE48C	ทางเข้าด้านข้าง	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	รายการยอดนิยม	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
