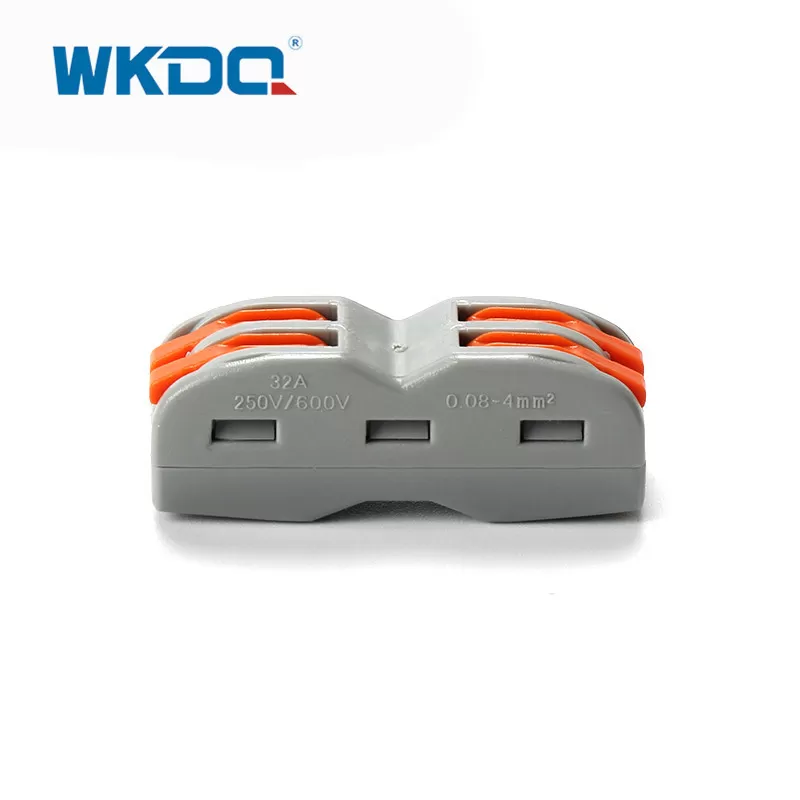

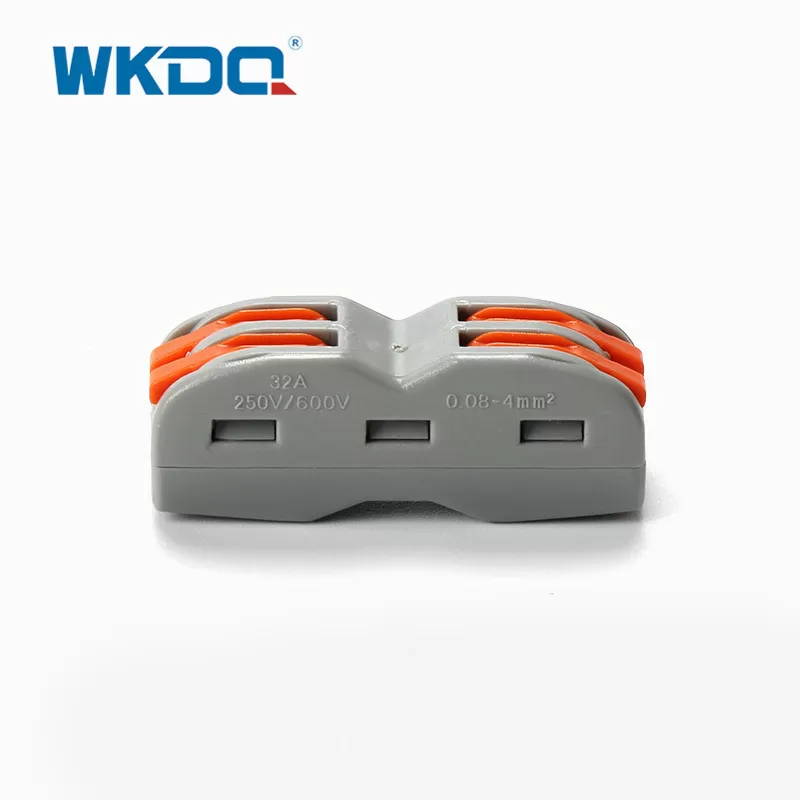

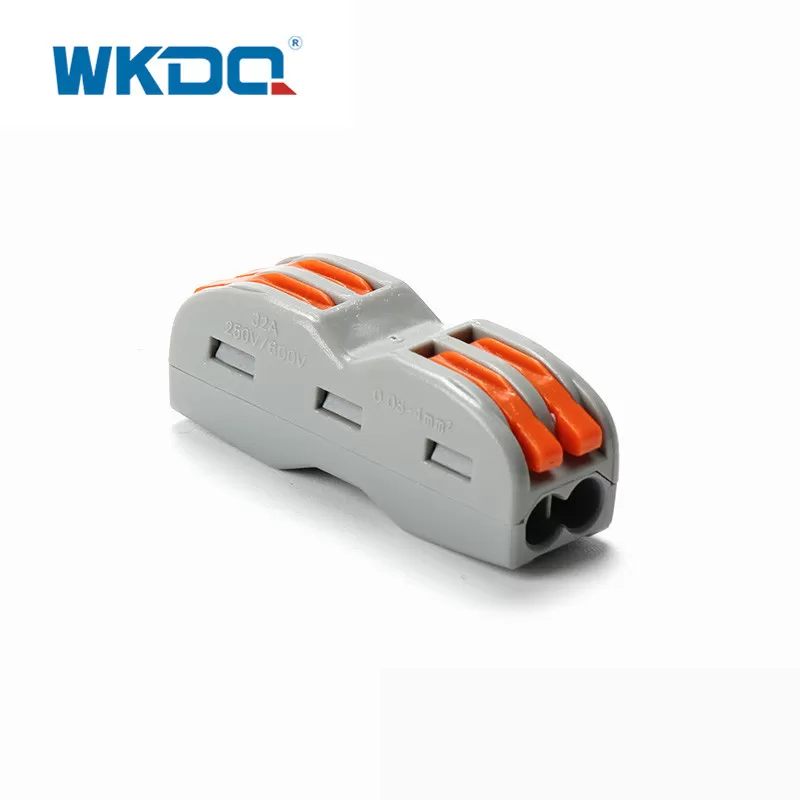

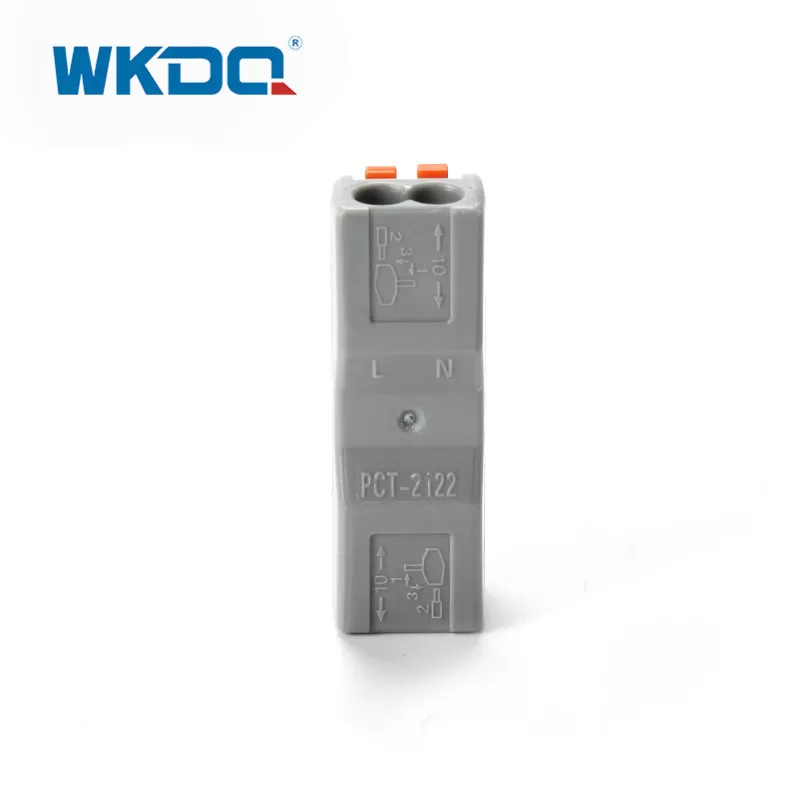

ขั้วต่อต่อประกบขนาดกะทัดรัดซีรีส์ 222 ได้รับการออกแบบมาเป็นพิเศษเพื่อลดความซับซ้อนในการเชื่อมต่อสายไฟ ประหยัดเวลาและต้นทุนในกล่องกระจายสินค้าหรือกล่องรวมสัญญาณ ตัวเครื่องมีขนาดกะทัดรัดช่วยให้ติดตั้งได้ง่ายแม้ในพื้นที่แคบ ทำให้มีความหนาแน่นของสายไฟสูง
ต่อไปนี้เป็นคุณสมบัติหลักของตัวเชื่อมต่อต่อประกบขนาดกะทัดรัดซีรีส์ 222:
โครงสร้างไม่ลามไฟ: ขั้วต่อทำจากวัสดุไม่ลามไฟ จึงมั่นใจในความปลอดภัยและป้องกันอันตรายจากไฟไหม้
การออกแบบปลั๊กโดยตรง: ตัวเชื่อมต่อรองรับปลั๊กอินโดยตรง ช่วยให้ใส่และถอดสายไฟได้ง่าย หากเกิดข้อผิดพลาดระหว่างการเชื่อมต่อ สายไฟสามารถดึงออกและเชื่อมต่อใหม่ได้อย่างง่ายดาย
รูทดสอบสำหรับการวัดแรงดันไฟฟ้า: ขั้วต่อแต่ละตัวมีรูทดสอบ ช่วยให้วัดแรงดันไฟฟ้าได้สะดวกโดยไม่จำเป็นต้องถอดเทปหรือฉนวนออก ทำให้ขั้นตอนการทดสอบง่ายขึ้น
จุดสัมผัสอิสระ: ขั้วต่อมีจุดสัมผัสอิสระ รองรับเส้นผ่านศูนย์กลางลวดที่แตกต่างกัน และช่วยให้เกิดการลัดวงจรได้อย่างปลอดภัย ความคล่องตัวนี้ทำให้สามารถเชื่อมต่อสายไฟได้หลายขนาดตั้งแต่ 0.08-2.5 มม.² / 28-12 AWG สำหรับทั้งตัวนำแบบแข็งและแบบอ่อน
การออกแบบที่ใช้ซ้ำได้: ตัวเชื่อมต่อได้รับการออกแบบให้สามารถใช้ซ้ำได้ ทำให้สามารถตัดการเชื่อมต่อและเชื่อมต่อใหม่ได้หลายครั้ง โดยไม่กระทบต่อประสิทธิภาพหรือความปลอดภัย

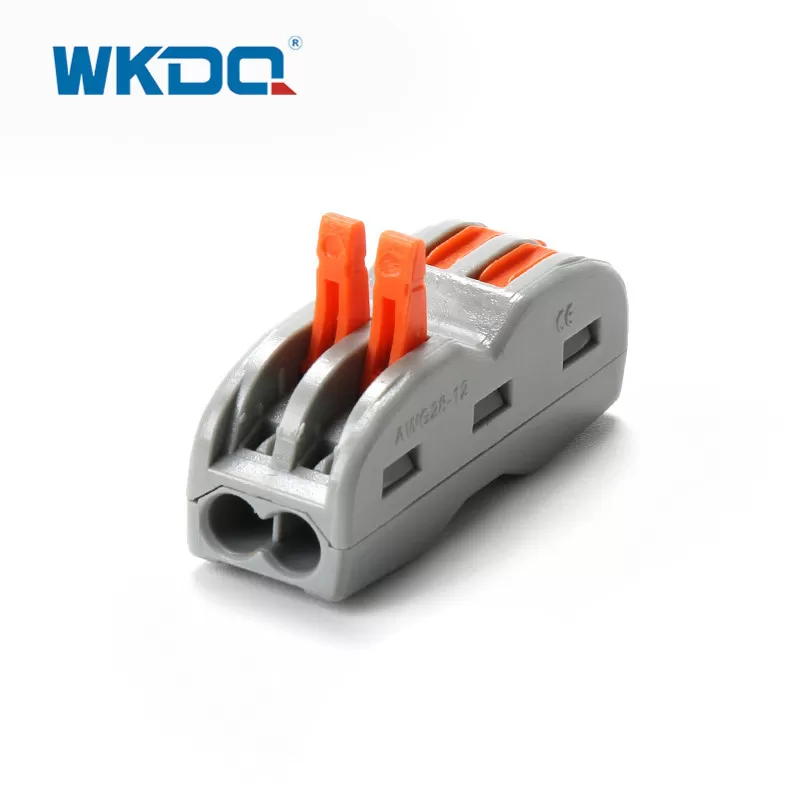

คันโยกควบคุมการทำงาน: ขั้วต่อได้รับการออกแบบให้มีคันโยกควบคุมการทำงาน ช่วยให้ควบคุมได้ง่ายระหว่างการติดตั้งและการปลดการเชื่อมต่อ
แผงขั้วต่อตัวนำแบบ 2 ขั้ว: ขั้วต่อมีรูปแบบ 2 ขั้ว ทำให้เหมาะสำหรับการเชื่อมต่อตัวนำสองตัว
การติดตั้งที่ไม่ต้องบำรุงรักษา: เมื่อติดตั้งแล้ว ขั้วต่อไม่จำเป็นต้องมีการบำรุงรักษาเพิ่มเติม ซึ่งเป็นโซลูชันสำหรับการต่อสายไฟที่ไม่ยุ่งยาก
โดยสรุป ขั้วต่อต่อประกบขนาดกะทัดรัดซีรีส์ 222 นำเสนอโซลูชันที่สะดวกและมีประสิทธิภาพสำหรับการเชื่อมต่อสายไฟในกล่องกระจายสัญญาณหรือกล่องรวมสัญญาณ ด้วยขนาดที่กะทัดรัด โครงสร้างไม่ลามไฟ การออกแบบปลั๊กโดยตรง รูทดสอบสำหรับการวัดแรงดันไฟฟ้า จุดสัมผัสอิสระ ความเข้ากันได้กับสายไฟขนาดต่างๆ การออกแบบที่นำกลับมาใช้ใหม่ได้ และความง่ายในการจัดการ ขั้วต่อเหล่านี้ทำให้มั่นใจในการติดตั้งที่เชื่อถือได้และไม่ต้องบำรุงรักษา
หมายเลขรุ่น |
222-422 |
สี |
สีเทา / ส้ม, เหลืองและน้ำเงิน, สีอื่น ๆ สามารถปรับแต่งได้ |
ความยาว/ความสูง/กว้าง (มม.) |
L39/W13.5 /H14.5mm |
วิธีการเชื่อมต่อ |
|
วัสดุ |
ไนลอน PA66 ทนไฟ มีจำหน่ายในรูปแบบวัสดุ PC |
พิกัดแรงดัน/กระแส |
400V/32A |
ภาพตัดขวาง ขนาดสายเคเบิล/ตัวนำที่เป็นของแข็ง |
0.08-2.5 มม.² /28-12 AWG |
ภาพตัดขวาง ขนาดสายเคเบิล/ตัวนำแบบอ่อน |
0.08-4 มม.² /28-12 AWG |
ความยาวแถบ |
9 -10 มม. / 0.35 -0.39 นิ้ว |
มาตรฐาน |
IEC 60947-7-1 |
รายละเอียดการบรรจุ |
7.1g / ชิ้น, 50 ชิ้น / กล่อง, 1600 ชิ้น / กล่อง |
การรับรอง |
CE/RoHS/CQC/ISO 9001 |
