ฟีดกระแสสูงผ่านเทอร์มินัลบล็อก

แผงขั้วต่อสกรูซีรีส์ UK ได้รับการออกแบบมาโดยเฉพาะเพื่อรองรับหน้าตัดของสายเคเบิลที่หลากหลาย รวมถึงสายไฟทั้งแบบแข็งและแบบยืดหยุ่น พวกเขาให้ความคล่องตัวและความเข้ากันได้สำหรับการใช้งานสายไฟต่างๆ

เทอร์มินัลบล็อกเหล่านี้มีเพลทปิดปลายมาตรฐานและฉากกั้นในหลายประเภท ทำให้ง่ายต่อการรวมรุ่นต่างๆ เข้าด้วยกัน ระบบการเชื่อมต่อข้ามที่ประกอบไว้ล่วงหน้าและแบ่งแยกได้ช่วยให้ปรับแต่งได้สะดวก และสามารถถอดการเชื่อมต่อข้ามที่ไม่ต้องการออกได้อย่างง่ายดาย

ด้วยการออกแบบฐานวางแบบรวม เทอร์มินัลบล็อกเหล่านี้จึงสามารถติดตั้งอย่างแน่นหนาบนรางยึด NS 35 มม. เพื่อให้มั่นใจในการติดตั้งที่มั่นคง

ตัวฉนวนส่วนปลายเทอร์มินัลสร้างจากวัสดุโพลีเอไมด์ 6.6 ที่ทนทานและเชื่อถือได้ ซึ่งให้คุณสมบัติของฉนวนที่ดีเยี่ยม การขันสายเคเบิลให้แน่นทำได้ง่ายด้วยไขควง ทำให้มั่นใจในการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้

เพื่อป้องกันการแยกสายไฟ แผงขั้วต่อมีการออกแบบทางเข้าสายเคเบิลแบบปิด ให้การป้องกันเพิ่มเติมและรักษาความสมบูรณ์ของสายไฟ

จุดสัมผัสที่ป้องกันการกัดกร่อนรับประกันประสิทธิภาพที่ยาวนานและลดความจำเป็นในการบำรุงรักษา การออกแบบแผงขั้วต่อประหยัดพื้นที่ช่วยให้สามารถใช้พื้นที่ได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รักษาความต้านทานการสัมผัสที่เสถียรและต่ำ

ความคล้ายคลึงกันในโครงร่างจาก JUK 6N ถึง JUK 10N ทำให้สามารถใช้ฝาครอบปลายและตัวแยกกลุ่มได้แบบสากล ซึ่งให้ความยืดหยุ่นและความสะดวกสบายในการติดตั้ง

มีอุปกรณ์เสริมคุณภาพสูงมากมายสำหรับเทอร์มินอลบล็อคเหล่านี้ ช่วยให้ปรับแต่งและเพิ่มฟังก์ชันการทำงานได้

แผงขั้วต่อมีการเชื่อมต่อการกระจายที่ดีเยี่ยมสำหรับตัวนำ โดยไม่จำเป็นต้องเตรียมสายเคเบิลแบบพิเศษ นอกจากนี้ยังมีขั้วต่อตัวนำป้องกันที่เหมาะสำหรับขั้วต่อขนาดต่างๆ เพื่อให้มั่นใจในการเชื่อมต่อที่เชื่อถือได้และปลอดภัย

แผงขั้วต่อบางขนาดสามารถติดตั้งแถบมาร์กเกอร์พร้อมกันได้สูงสุด 10 เส้น ช่วยให้ระบุตัวตนได้ชัดเจนและเป็นระเบียบ

แผงขั้วต่อฟีดทรูระดับเดียวเหล่านี้ได้รับการออกแบบสำหรับแรงดันไฟฟ้าสูงถึง 1000V และกระแสสูงถึง 232A รองรับสายไฟขนาดตั้งแต่ AWG 22 ถึง 2 (0.5 มม.2 ถึง 35 มม.2) เพื่อรองรับข้อกำหนดการเดินสายไฟที่หลากหลาย

โดยสรุป แผงขั้วต่อสกรูซีรีส์ UK นำเสนอความอเนกประสงค์ ความสะดวก และความน่าเชื่อถือ ด้วยความเข้ากันได้กับหน้าตัดของสายเคเบิลที่แตกต่างกัน แผ่นปิดปลายและฉากกั้นที่ได้มาตรฐาน ระบบการเชื่อมต่อข้ามที่ประกอบไว้ล่วงหน้า จุดสัมผัสที่ป้องกันการกัดกร่อน และอุปกรณ์เสริมคุณภาพสูงที่หลากหลาย เทอร์มินัลบล็อกเหล่านี้มอบโซลูชันการเชื่อมต่อการกระจายที่ดีเยี่ยมสำหรับ ใช้งานได้หลากหลายโดยไม่จำเป็นต้องเตรียมสายเคเบิลพิเศษ

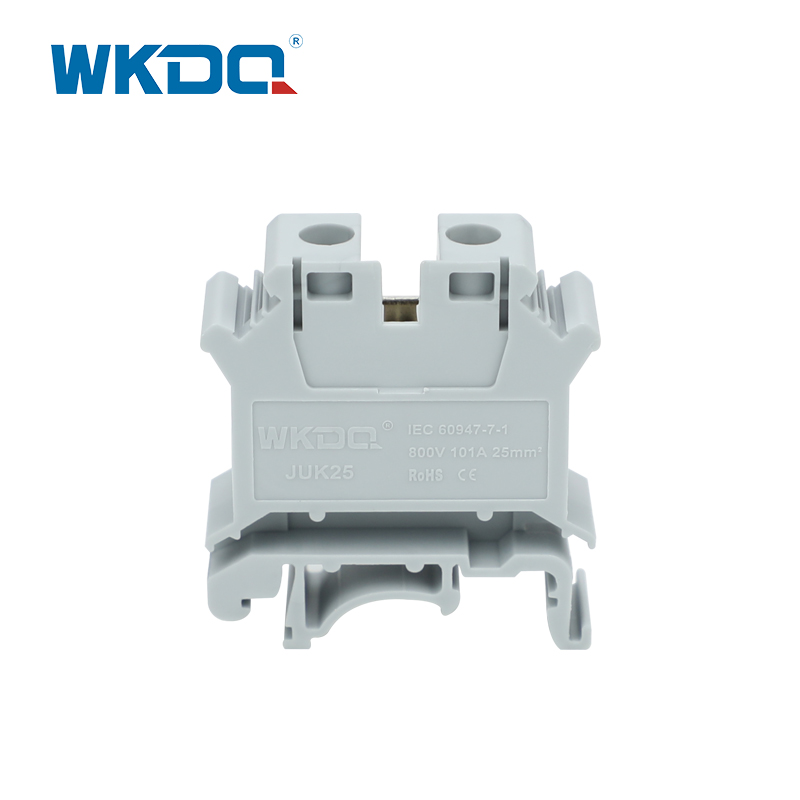

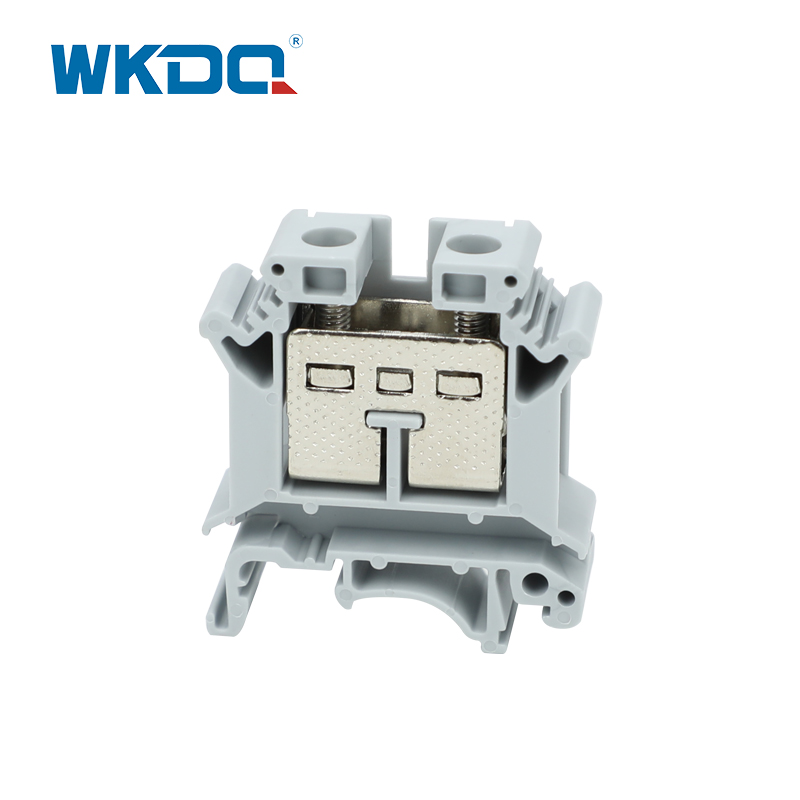

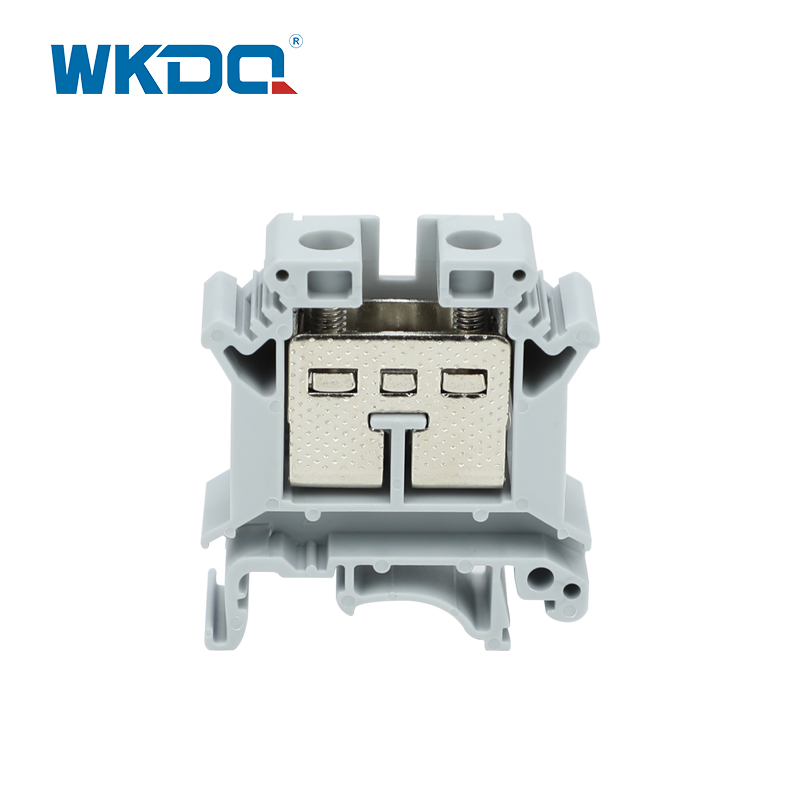

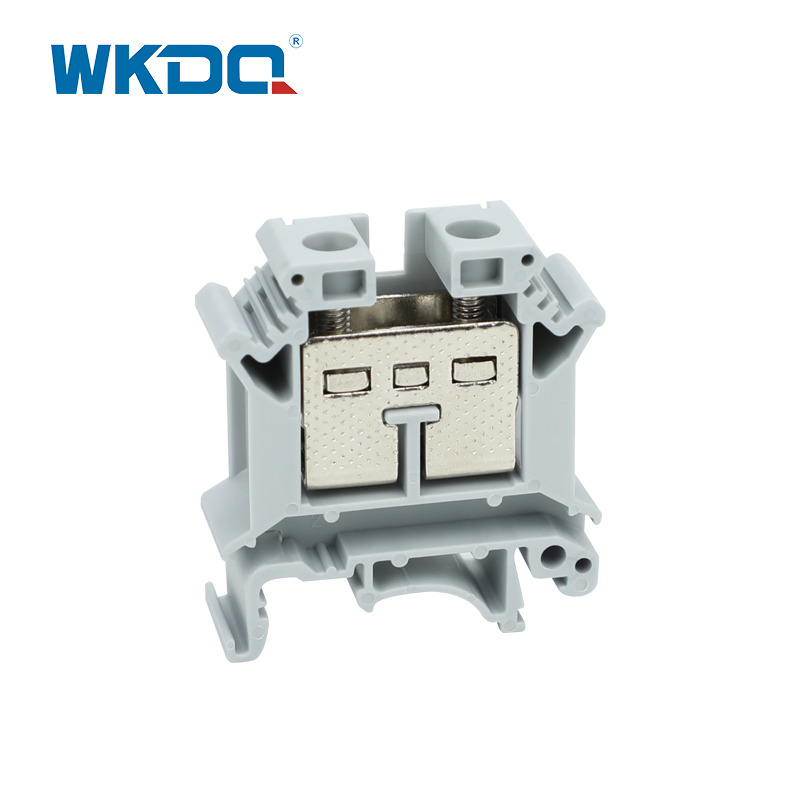

หมายเลขรุ่น	สหราชอาณาจักร 25

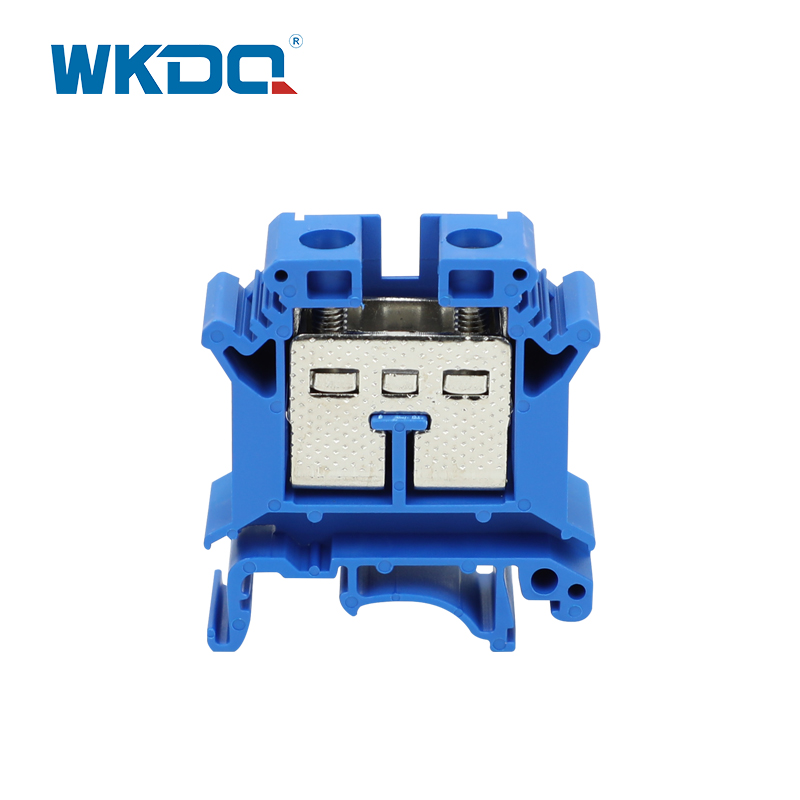

สี	สีเทา, สีฟ้า, สีอื่น ๆ สามารถปรับแต่งได้
ความยาว/ความสูง/กว้าง (มม.)	42.5/46.2/14.2
วิธีการเชื่อมต่อ	การต่อสกรู
วัสดุ	ไนลอน PA66 ทนไฟ, ตัวนำทองเหลืองชุบนิกเกิล
พิกัดแรงดัน/กระแส	800V/101A
ภาพตัดขวาง สายเคเบิลแข็ง/อ่อน	2.5-35มม.² / 2.5-25มม.²

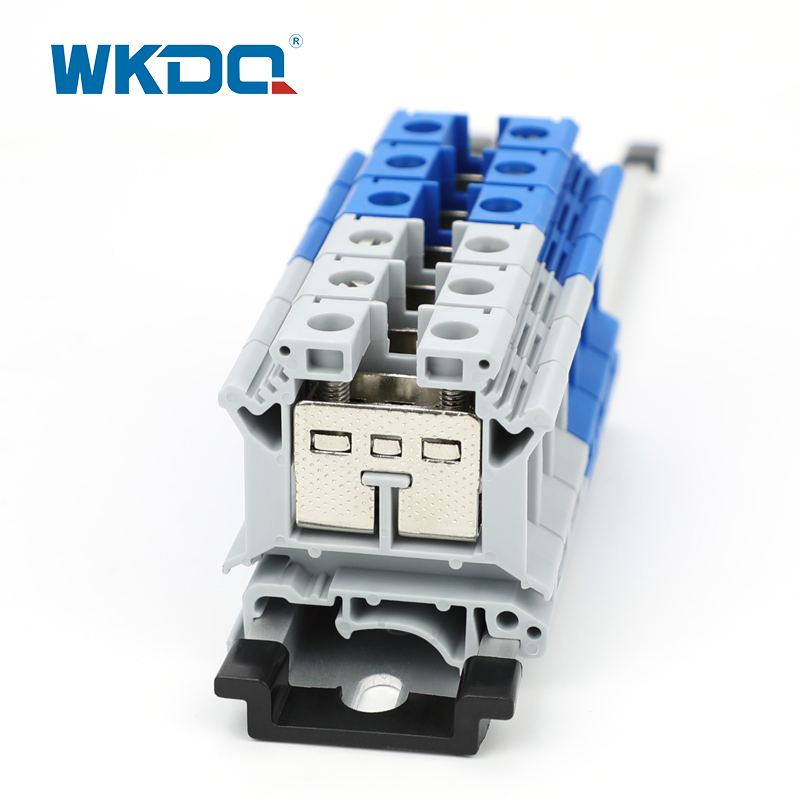

ประเภทการติดตั้ง	รางปีกนก NS 35
มาตรฐาน	IEC 60947-7-1
โลโก้	WonkeDQ, LOGO สามารถปรับแต่งได้
รายละเอียดการบรรจุ	22.74g/ชิ้น, 40 ชิ้น/กล่อง, 800 ชิ้น/หีบ
การรับรอง	CE/RoHS/CQC/ISO 9001

·
