การติดตั้งเทอร์มินัลบล็อก

เทอร์มินัลบล็อกสองชั้นแบบป้อนผ่าน IEC ของ WonkeDQ ได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการของการใช้งานสายไฟที่มีความหนาแน่นสูงซึ่งต้องการการกระจายและการรวบรวมสัญญาณควบคุมที่มีประสิทธิภาพ เทอร์มินัลบล็อกเหล่านี้นำเสนอคุณสมบัติและคุณประโยชน์ที่สำคัญมากมาย:

การออกแบบสายไฟแบบคู่: แผงขั้วต่อมีการออกแบบสายไฟแบบคู่ ทำให้สามารถกระจายและรวบรวมสัญญาณควบคุมผ่านบล็อกเดียวกันได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดความจำเป็นในการบล็อกแยก ลดความซับซ้อนของกระบวนการเดินสายไฟ และลดความซับซ้อน

การเดินสายไฟความหนาแน่นสูง: ด้วยการออกแบบที่กะทัดรัด เทอร์มินอลบล็อคเหล่านี้จึงเหมาะอย่างยิ่งสำหรับการใช้งานการเดินสายไฟความหนาแน่นสูงในพื้นที่จำกัด ช่วยให้สามารถใช้พื้นที่ว่างได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับการใช้งานที่มีสัญญาณควบคุมหลายสัญญาณ

ตัวเลือกสีเก้าสี: มีให้เลือกเก้าสี แผงขั้วต่อเหล่านี้ช่วยให้ระบุด้วยภาพได้ง่ายและจัดระเบียบการเชื่อมต่อสายไฟ คุณสมบัตินี้ช่วยลดข้อผิดพลาดและลดความยุ่งยากในการบำรุงรักษาและการแก้ไขปัญหา

ใช้งานง่าย: เทอร์มินัลบล็อกของ WonkeDQ ได้รับการออกแบบมาเพื่อการใช้งานที่ง่าย ทำให้มั่นใจในการติดตั้งและกระบวนการเดินสายที่ราบรื่นและมีประสิทธิภาพ การออกแบบที่ใช้งานง่ายนี้ช่วยประหยัดเวลาและเพิ่มความสะดวกในระหว่างการตั้งค่า

ประสิทธิภาพที่ปลอดภัยและมีเสถียรภาพ: แผงขั้วต่อให้ประสิทธิภาพที่ปลอดภัยและมีเสถียรภาพ ทำให้มั่นใจได้ถึงการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ จุดสัมผัสที่ป้องกันการกัดกร่อนช่วยยืดอายุการใช้งาน ลดความเสี่ยงของการสูญเสียสัญญาณหรือการหยุดชะงัก

การออกแบบที่ประหยัดพื้นที่และประหยัดเวลา: แผงขั้วต่อเหล่านี้มีการออกแบบที่ประหยัดพื้นที่ซึ่งปรับการใช้พื้นที่ที่มีอยู่ในการติดตั้งระบบไฟฟ้าให้เกิดประโยชน์สูงสุด ซึ่งไม่เพียงช่วยประหยัดพื้นที่อันมีค่า แต่ยังช่วยลดต้นทุนการติดตั้งและเร่งกระบวนการเดินสายไฟอีกด้วย

อุปกรณ์เสริมคุณภาพสูง: WonkeDQ นำเสนออุปกรณ์เสริมคุณภาพสูงที่ครอบคลุมซึ่งเสริมแผงขั้วต่อ อุปกรณ์เสริมเหล่านี้ช่วยเพิ่มฟังก์ชันการทำงาน การปรับแต่ง และการจัดระเบียบ ทำให้มั่นใจได้ถึงการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้และมีประสิทธิภาพ

เหมาะสำหรับระบบควบคุมเครื่องจักรไฟฟ้า: แผงขั้วต่อเหมาะอย่างยิ่งสำหรับระบบควบคุมเครื่องจักรไฟฟ้า ซึ่งตรงตามข้อกำหนดของการใช้งานควบคุมต่างๆ ได้รับการออกแบบมาให้ทนทานต่อสภาวะที่ต้องการซึ่งมักพบในสภาพแวดล้อมการควบคุมเครื่องจักร

ไนลอนทนไฟทางวิศวกรรม PA66: ผลิตจากไนลอนทนไฟทางวิศวกรรม PA66 แผงขั้วต่อเหล่านี้มีความทนทานและปลอดภัย ชิ้นส่วนโลหะที่ป้องกันการกัดกร่อนยังช่วยเพิ่มความน่าเชื่อถือและอายุการใช้งานที่ยาวนานอีกด้วย

ใช้งานร่วมกับ DIN Rail NS 35 มม.: ออกแบบมาให้มีขาตั้งแบบรวม ขั้วต่อเทอร์มินัลเหล่านี้เข้ากันได้กับการติดตั้ง Din Rail NS 35 มม. ช่วยให้ติดตั้งและบำรุงรักษาได้ง่ายโดยใช้ระบบติดตั้งมาตรฐาน

การจ่ายไฟฟ้าแบบยืดหยุ่น: แผงขั้วต่อรองรับการใช้สะพานคงที่สำหรับการสร้างการจ่ายไฟฟ้าในศูนย์กลางขั้วต่อหรือสะพานแทรกในพื้นที่หนีบ ความยืดหยุ่นนี้ช่วยให้สามารถสร้างการกำหนดค่าการเดินสายแบบกำหนดเองเพื่อให้เหมาะกับข้อกำหนดการใช้งานเฉพาะ

โดยสรุป เทอร์มินัลบล็อกสองชั้นแบบป้อนผ่าน IEC ของ WonkeDQ มอบโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับการกระจายและการรวบรวมสัญญาณควบคุมในการใช้งานสายไฟที่มีความหนาแน่นสูง ด้วยคุณสมบัติต่างๆ เช่น ใช้งานง่าย ประสิทธิภาพที่ปลอดภัยและมั่นคง การออกแบบประหยัดพื้นที่ อุปกรณ์เสริมคุณภาพสูง ความเข้ากันได้กับระบบควบคุมเครื่องจักรไฟฟ้า และตัวเลือกการกระจายไฟฟ้าที่ยืดหยุ่น แผงขั้วต่อเหล่านี้นำเสนอโซลูชันการเดินสายอเนกประสงค์และเป็นระเบียบ

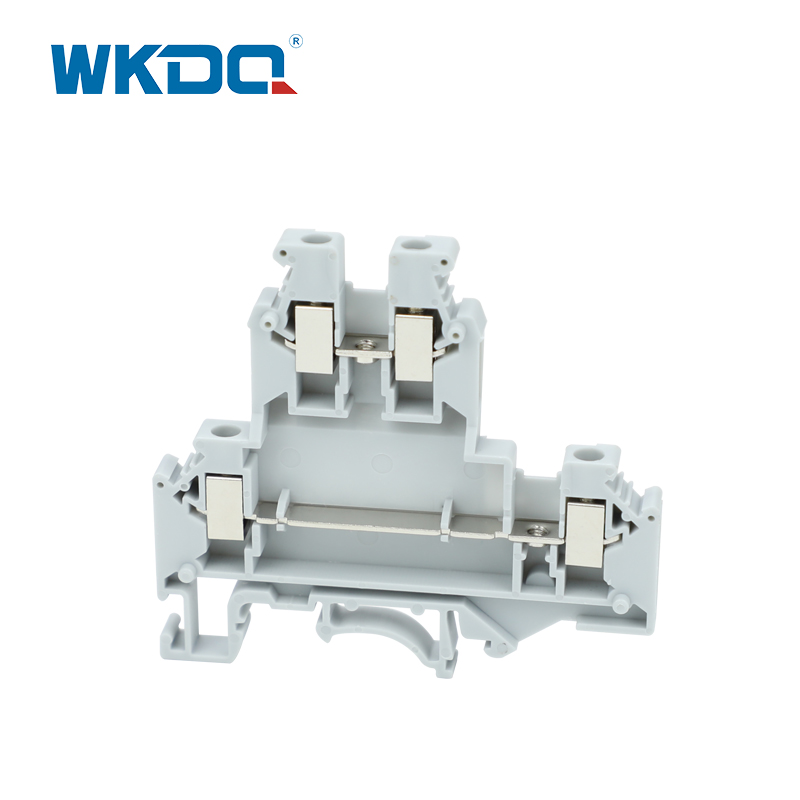

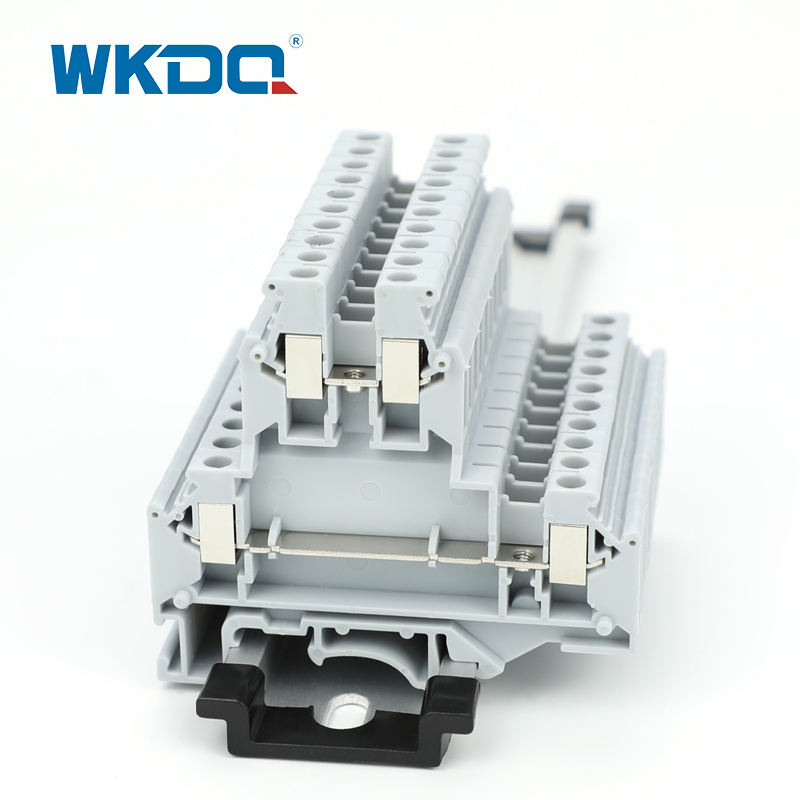

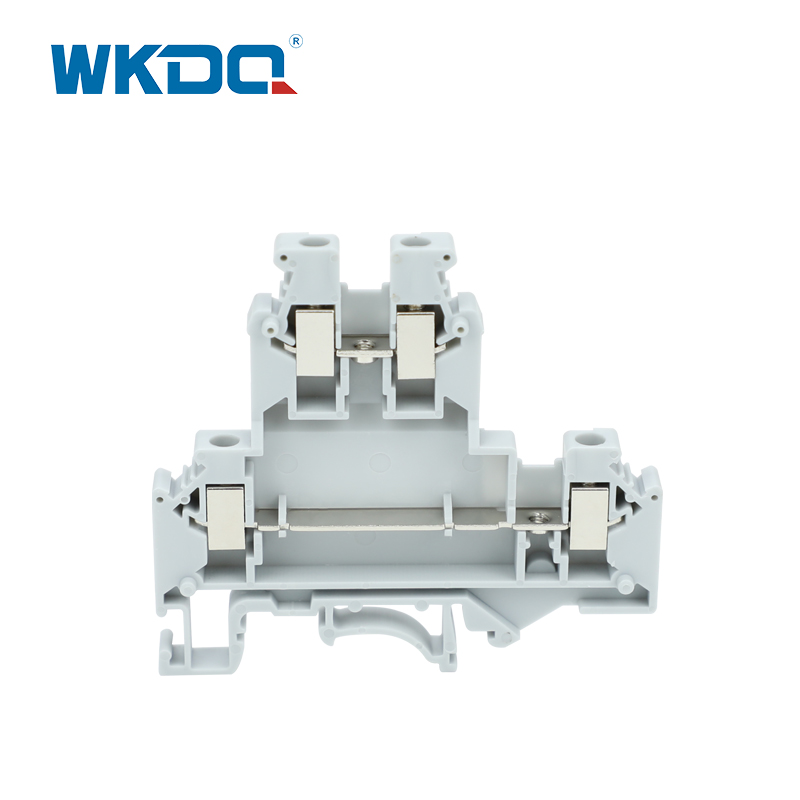

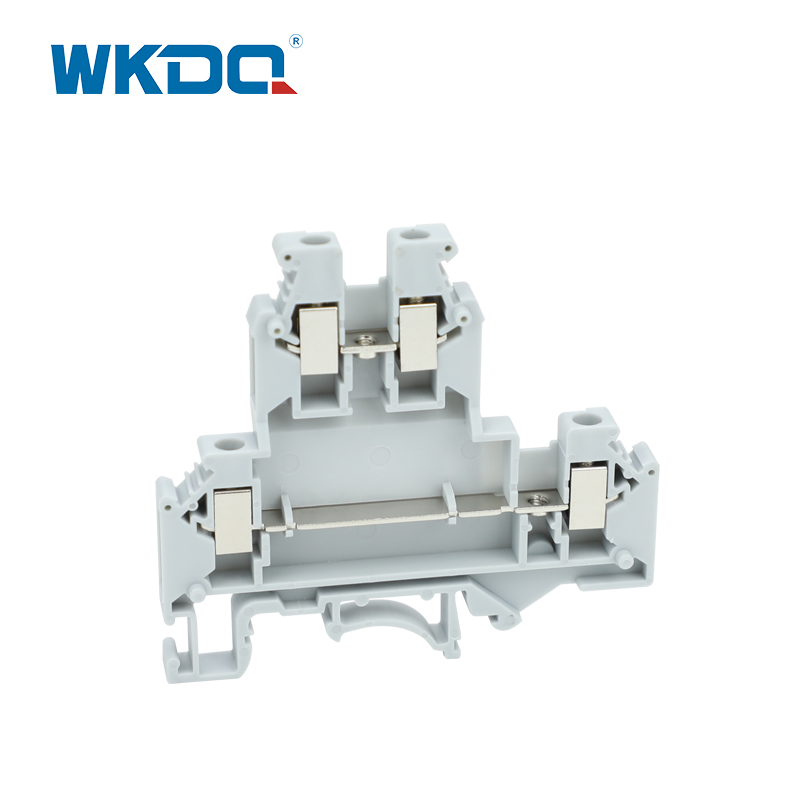

หมายเลขชิ้นส่วน	JUKK 5 เทอร์มินัลบล็อกหลายระดับ
สี	สีเทา, สีฟ้า, สีอื่น ๆ สามารถปรับแต่งได้
ความยาว/ความสูง/กว้าง (มม.)	57/62/6.2
วิธีการเชื่อมต่อ	การต่อสกรู
วัสดุ	ไนลอน PA66
พิกัดแรงดัน/กระแส	500V/32A
ภาพตัดขวาง สายเคเบิลแข็ง/อ่อน	0.2-4 มม.² / 0.2-4 มม.²
ขนาดตัวนำ	24-12 AWG
ประเภทการติดตั้ง	นส35/7.5
มาตรฐาน	IEC 60947-7-1
โลโก้	รองรับโลโก้ที่กำหนดเอง
รายละเอียดการบรรจุ	13.66g/ชิ้น, 50 ชิ้น/กล่อง, 2000 ชิ้น/หีบ
การรับรอง	CE/RoHS/CQC/ISO 9001
